Yüksek-GüçLED Stadyum Aydınlatması: Teknik Avantajlar, Ekonomik Sürdürülebilirlik ve Modern Standartlara Uyum
Soyut:Bu makale, kapsamlı bir teknik ve ekonomik analiz sunmaktadır.yüksek-güçlü LED stadyum aydınlatmasıZhaoqing Yeni Bölge Spor Merkezi'nin çığır açıcı örnek olay çalışmasından elde edilen bulgulardan yararlanılarak (şu tarihte yayınlanmıştır:Aydınlatma Mühendisliği Dergisi, 2020)[¹]. Geleneksel Metal Halide (MH) lambalardan gelişmiş lambalara doğru kararlı geçişi inceliyorLED stadyum ışığıperformans ölçümlerine,{0}yaşam döngüsü maliyet avantajlarına ve uluslararası spor yayıncılığı standartlarına bağlılığa odaklanan sistemler. EEAT ilkelerine sıkı sıkıya bağlı kalınarak yazılan bu analiz, spor altyapısı sektöründeki tesis yöneticilerinin, aydınlatma tasarımcılarının ve sürdürülebilirlik görevlilerinin kararlarına bilgi sağlamak üzere tasarlanmıştır.
1. Neden Yüksek-Güçlü LED Teknolojisi Artık Metal Halojenürden Üstün?Stadyum Aydınlatması?
Onlarca yıldır,Metal Halide (MH) lambalariçin varsayılan seçimdibüyük-ölçekli spor salonu aydınlatmasıyüksek ışık akısı ve uzun atış mesafesi nedeniyle. Ancak Zhaoqing proje analizinde kanıtlandığı gibi,yüksek-güçlü LED stadyum ışıklarıModern uygulamalar için temelde üstün bir teknoloji paketi sunar. MH sistemlerinin kritik dezavantajları arasında yavaş bir ısınma süresi (kararlı çıktıya ulaşmak için 5-10 dakika) yer alır; bu da acil durum aydınlatma protokollerini ve olaylar için anında sahne değiştirmeyi karmaşık hale getirir. Ayrıca, nispeten kısa ömürleri (tipik olarak 6.000-15.000 saat)[²], özellikle armatürler iskelelerde önemli yüksekliklere kurulduğunda, yüksek lamba yenileme sıklığına ve bakım maliyetlerine neden olur.
Buna karşılık modern birLED stadyum ışığı anında başlatma-sunarak oyun öncesi gösteriler için dinamik aydınlatma kontrolünü- mümkün kılar ve güç geri geldiğinde anında tam çıkış sağlar. LED'lerin katı-yapısı, onlara çok daha uzun bir nominal çalışma ömrü sağlar; genellikle 50.000 saati L90/B50[³]'ye kadar aşar ve bakım müdahalelerini büyük ölçüde azaltır. Ancak temel fark, enerji verimliliği ve kontrol edilebilirliktir. Yüksek güçlü LED'ler, watt (lm/W) başına üstün lümen verimliliği sağlar ve akıllı sürücüler ve DMX kontrol sistemleriyle eşleştirildiğinde, hassas karartmaya ve birden fazla, özel aydınlatma sahnesinin (ör. antrenman modu, ulusal lig yayını, uluslararası HD yayını) oluşturulmasına olanak tanır. Bu ayrıntılı kontrol, Zhaoqing merkezinin Çin'in Yeşil Bina İki-Yıldızlı standartlarına uygunluğunun da gösterdiği gibi, yeşil bina sertifikasyonu hedeflerine ulaşmada önemli bir faktör olan, yoğun olmayan kullanım sırasında doğrudan enerji tüketiminin azaltılması anlamına gelir.
Tablo 1: Teknik ve Operasyonel Karşılaştırma: Metal Halide ve Yüksek-Güçlü LED Stadyum Işıkları
|
Parametre |
Geleneksel Metal Halide (MH) Lamba |
Modern Yüksek-Güçlü LED Stadyum Işığı |
Stadyum Operasyonlarına İlişkin Uygulamalar |
|---|---|---|---|
|
Başlatma/Yeniden Vuruş Süresi- |
Tam çıktıya ulaşmak 5-10 dakika; yeniden başlatmadan önce soğuması için birkaç dakika bekleyin. |
Anlık (<1 second); full output immediately available. |
Etkinlikler için anında aydınlatma, güç kurtarma ve dinamik gösteri efektleri sağlar. Pahalı sıcak-yeniden saldırı sistemlerine gerek yok. |
|
Işık Verimi (Sistem) |
80-100 lm/W (balast kayıpları dahil). |
130-180+ lm/W (sürücü-sistem verimliliğini dahil). |
Aynı aydınlatma seviyesi için toplam bağlı yükü ve enerji tüketimini doğrudan azaltır. |
|
Tipik Nominal Ömür (L70/L90'a kadar) |
6000 - 15.000 saat. |
50,000 - 100,000 saat (L90/B50). |
Lamba yenileme sıklığını 3-5 kat azaltarak uzun vadeli bakım işçiliği ve malzeme maliyetlerini azaltır. |
|
Optik Kontrol ve Işın Hassasiyeti |
Ilıman; reflektör geometrisine dayanır. Işık çıkışı çok yönlüdür. |
Harika; ışık yönlüdür. Hassas kesme ve ışık saçılımı kontrolü için ikincil optiklerle (TIR lensleri, reflektörler) birleştirilebilir. |
Tekdüzeliği artırır, rahatsız edici ışığı (ışık kirliliği) azaltır ve oyuncular ve seyirciler için parlamayı en aza indirir. |
|
Kısılabilirlik ve Kontrol |
Sınırlı veya-mevcut değil; özel balastlar gerektirir ve genellikle renk değişimine yol açar. |
Renk kayması olmadan %100'den %1'e kadar tamamen kısılabilir. DMX, DALI ve kablosuz protokollerle uyumludur. |
Enerji-tasarrufu modlarına, esnek sahne ayarına ve Bina Yönetim Sistemleri (BMS) ile entegrasyona olanak tanır. |
|
Güç Yoğunluğuna (LPD) Ulaşılabilir |
Hedef lüks seviyelerini karşılamak için daha yüksek W/m². |
Eşdeğer veya üstün aydınlatma ve homojenlik için daha düşük W/m². |
Sıkı enerji mevzuatının (örn. ASHRAE 90.1, LEED, Yeşil Bina Standartları) karşılanması açısından kritik öneme sahiptir. |
2. Yüksek-Gücün Uygulanmasındaki Temel Teknik Zorluklar Nelerdir?LED Stadyum Işıklarıve Nasıl Çözülürler?
İlk kabulüstadyumlar için yüksek-güçlü LED projektörlermeşru teknik kaygılar nedeniyle engellendi: termal yönetim, parlama kontrolü ve lümen kaybı (zamanla ışık kaybı). Zhaoqing örnek olay çalışması, bu zorlukların üstesinden gelmek için kanıtlanmış bir plan sunarak,-en iyi uygulama kılavuzunu oluşturur.spor tesisi aydınlatmasıprojeler.

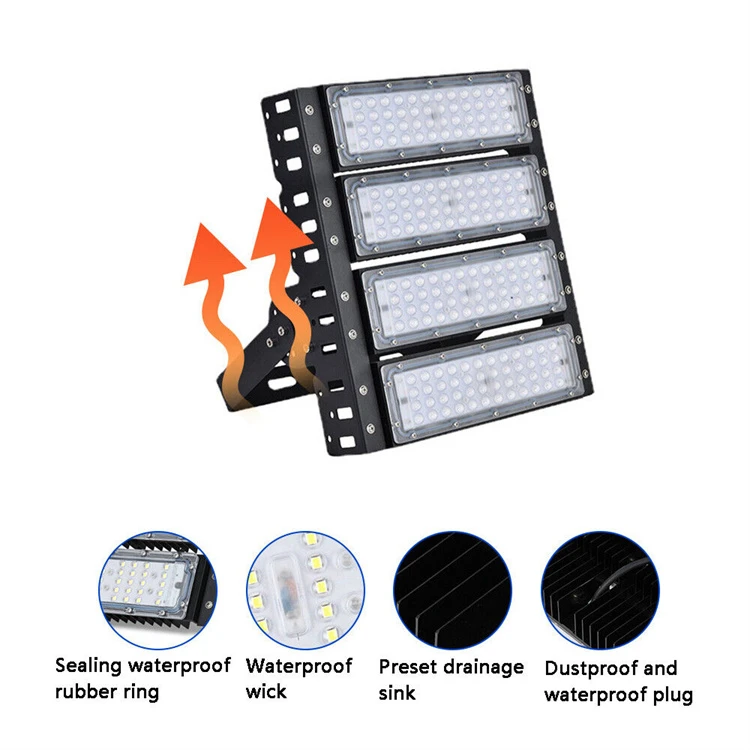

Termal Yönetim:LED'ler bağlantı sıcaklığına (Tj) duyarlıdır. Yetersiz ısı dağılımı, lümenin daha hızlı azalmasına ve kullanım ömrünün kısalmasına neden olur. Zhaoqing'de uygulanan çözüm,sürücü-yalıtılmış tasarım. LED sürücüsünü (önemli bir ısı kaynağı) ışık motorundan ayırıp onu podyumdaki merkezi, havalandırmalı bir kabine yerleştirerek, birincilLED modülü'in termal yükü önemli ölçüde azalır. Armatürün kendisi, ısıyı pasif bir şekilde dağıtmak için genellikle döküm alüminyumdan yapılmış veya gelişmiş kanatlı tasarımlara sahip-yüksek performanslı bir soğutucu kullanır. Bu yaklaşım, LED'lerin maksimum uzun ömür için optimum sıcaklık aralıklarında çalışmasını sağlayarak doğrudan "ısı emici" sorununun üstesinden gelir.
Parlama Kontrolü (UGR):LED'lerin yüksek-parlaklık, nokta-kaynak yapısı, Birleşik Parlama Oranı (UGR) olarak ölçülen rahatsız edici parlamaya neden olabilir. Bunu azaltmak için armatürler aşağıdakilerle donatılmıştır:parlama önleyici aksesuarlar-. Buna, standart görüş açılarından (sporcu ve seyirci görüş hatları) yüksek-parlaklığa sahip LED çiplerinin doğrudan görüşünü koruyan petek yapılı panjurlar, derin bölmeler veya mikro-prizmatik mercekler gibi ikincil optikler dahildir. Her bir LED çipi ayrıca ışın yayılımını hassas bir şekilde kontrol etmek ve başıboş ışığı daha da azaltmak için ayrı bir ikincil yönlendirme merceği ile donatılabilir.
Lümen Bakımı ve Renk Kararlılığı:LED ışık çıkışı zamanla kademeli olarak azalır. Sistemin kullanım ömrü boyunca HDTV yayını gibi kritik uygulamalara yönelik performansı garanti etmek için,akıllı sabit-ışık çıkışı (CLO) sürücüleriistihdam edilmektedir. Bu sürücüler, öngörülebilir lümen kaybını telafi etmek için LED çiplerine giden akımı otomatik olarak ve kademeli olarak artırabilir,aydınlatma seviyelerisahadaki performansın spesifikasyonların üzerinde kalması (örneğin, Zhaoqing projesinde hedeflendiği gibi, 10 yıl boyunca ilk üretimin %5'i dahilinde). Bu proaktif yönetimışık kaybıdaha hızlı ve telafisi olmayan bozulma yaşayan MH sistemlerine göre önemli bir avantajdır.
Tablo 2: Enerji ve Maliyet Tasarrufu Analizi: Zhaoqing Yeni Bölge Spor Merkezi'nden Örnek Olay İncelemesi[¹]
|
Bakış açısı |
Metal Halide Sistem (Karşılaştırmalı Proje) |
Yüksek-Güçlü LED Sistemi (Zhaoqing Futbol Stadyumu) |
Tasarruf / Fayda |
|---|---|---|---|
|
Armatür Sayısı (Ana Aydınlatma) |
283 x 2000W MH armatürleri |
176 x 1400W LED armatürler |
%37 azalmaana demirbaşların sayısında. |
|
Toplam Bağlantılı Güç (Ana Aydınlatma) |
566 kW |
246,4 kW |
%56,5 azalmabağlı yükte. |
|
Tahmini Yıllık Enerji Tüketimi* |
~ 619.950 kWh |
~ 269.760 kWh |
%56,5 azalmayıllık enerji kullanımında. |
|
Yıllık Elektrik Maliyeti Tasarrufu* |
(Temel) |
~ 350.000 ¥ (≈ 50.000 ABD Doları) |
Doğrudan operasyonel harcamaların (OPEX) azaltılması. |
|
Aydınlatma Gücü Yoğunluğu (LPD) |
Daha yüksek (Temel) |
0,0387 W/m³ (0,0421 hedefine kıyasla) |
Yeşil Bina Standardı hedefi aşıldı. |
|
*Hesaplama için varsayımlar: kaynak çalışmasına göre günde 5 saat çalışma, yıllık %60 kullanım (219 gün), 0,8632 ¥/kWh elektrik tarifesi. |
|
|
|
3. Nasıl YapılırLED SistemleriEnerji Verimliliğini Artırmak ve Güçlü Bir Yatırım Getirisi (ROI) Sağlamak mı?
Bir geçişticari LED spor aydınlatmaSistem önemli bir sermaye yatırımını temsil etmektedir. Ancak bütünsel bir yaşam-döngüsü maliyet analizi (LCCA) her zaman etkileyici bir yatırım getirisi gösterir. Tasarruflar çok yönlüdür-: 1)Enerji Tasarrufu:Tablo 2'de gösterildiği gibi, LED'lerin daha yüksek sistem verimliliği saha aydınlatması için enerji tüketimini %50'nin üzerinde azaltabilir. 2)Bakım Tasarrufu:50,000+ saatlik kullanım ömrü, sık grup lamba yenileme işlemini ortadan kaldırır. Bakım, çok daha uzun aralıklarla, reaktif ampul değişiminden proaktif sistem kontrollerine doğru geçiş yapıyor. 3)Azaltılmış HVAC Yükü:LED'ler, enerjilerinin çoğunu kızılötesi ısıya dönüştüren MH lambalara kıyasla mekana çok daha az radyant ısı yayar. Bu, kapalı sahaların soğutma talebini azaltarak ek enerji tasarrufuna katkıda bulunabilir. 4)Operasyonel Esneklik:Eğitim veya{0}yayın dışı etkinlikler için ışıkları kısma yeteneği, geleneksel sistemlerle ulaşılamayan daha fazla günlük enerji tasarrufu sağlar.
Zhaoqing projesinin mali analizi açıklayıcıdır:LED stadyum ışığıBaşlangıç birim maliyeti daha yüksek olan armatürler (MH armatürünün potansiyel olarak 2 katı veya daha fazlası olarak belirtilir), tek başına futbol stadyumu için yaklaşık 350.000 Yen tutarındaki yıllık elektrik tasarrufu, tipik olarak 3 ila 7 yıl arasında bir geri ödeme süresi sağlar; bundan sonra tasarruflar, sistem ömrünün geri kalan 15+ yılı boyunca tesisin işletme bütçesine doğrudan katkıda bulunur.
4. Modern Bir LED Stadyum Aydınlatma Sistemi Hangi Aydınlatma Standartlarını Karşılamalı?
Bir tasarımprofesyonelstadyum LED aydınlatma kurulum, farklı oyun ve medya kapsamı sınıfları için aydınlatma seviyelerini (lüks), tekdüzelik oranlarını, parlama sınırlarını ve renksel geriverimi tanımlayan katı ulusal ve uluslararası standartlara tabidir. Temel standartlar arasında IESNA RP-6-20 "Spor ve Eğlence Alanı Aydınlatması" ve futbol için FIFA/UEFA yönergeleri yer alır.Zhaoqing Spor MerkeziÇin standardı JGJ 153-2016'nın "TV Yayını Büyük Uluslararası Yarışması" seviyesini karşılayacak şekilde tasarlandı.
Tablo 3: Profesyonel Futbol Stadyumu Aydınlatması için Temel Aydınlatma Standartları (TV Yayın Düzeyi)
|
Metrik |
Tipik Gereksinim (HDTV Yayını) |
Açıklama ve Önem |
|---|---|---|
|
Yatay Aydınlatma (Eh, ort) |
1400 lüksten büyük veya ona eşit (FIFA Quality Pro) |
Oyun yüzeyindeki ortalama ışık seviyesi. Oyun ve kamera pozlaması için yeterli parlaklık sağlar. |
|
Yatay Tekdüzelik (U₁=E_min/E_max) |
0,7'den büyük veya eşit (FIFA) |
Minimum aydınlatmanın maksimum aydınlatmaya oranı. Yüksek homojenlik, koyu lekeleri önler ve tutarlı oyun koşulları sağlar. |
|
Yatay Tekdüzelik (U₂=E_min/E_avg) |
0,8'den büyük veya eşit (FIFA) |
Minimum aydınlatmanın ortalama aydınlatmaya oranı. Alan tutarlılığının daha sıkı bir ölçüsü. |
|
Dikey Aydınlatma (Ev, ort) |
1400 lüksten büyük veya ona eşit (Ana Kamera) |
Dikey düzlemdeki ortalama ışık seviyesi (örneğin oyuncuların yüzleri). Yayın kamerası netliği ve derinlik algısı açısından kritiktir. |
|
Dikey Tekdüzelik |
U₁ 0,6'dan büyük veya eşit, U₂ 0,7'den büyük veya eşit (Tipik) |
Yayın kalitesi için hayati önem taşıyan, sahadaki konumlarına bakılmaksızın oyuncuların üzerinde tutarlı aydınlatma sağlar. |
|
Renksel Geriverim İndeksi (CRI veya Ra) |
80'den büyük veya eşit (En üst düzey için 90'dan büyük veya eşit önerilir) |
Işık altında renklerin ne kadar doğru şekilde üretildiğini ölçün. Forma rengi ayrımı ve gerçek-gerçeğe-yayın için hayati öneme sahiptir. |
|
İlişkili Renk Sıcaklığı (CCT) |
4000K - 5700K (5500K yaygındır) |
Beyaz ışığın "sıcaklığını" veya "soğukluğunu" tanımlar. Nötr ila soğuk beyaz kontrastı artırır ve yayın için tercih edilir. |
|
Titreşim Yüzdesi |
< 1% (for slow-motion broadcast) |
Yüksek-hızlı kamera çekimlerinde yanıp sönen efektlere neden olabilecek ışık çıkışının görünmez modülasyonu. |
Sektörde Ortak Sorunlar ve Stratejik Çözümler (Yaklaşık. 300 Kelime)
Sorun 1: Oyuncunun Rahatsızlığına ve Topluluğun Rahatsız Edilmesine Neden Olan Parlama ve Işık Dökülmesi.
Çözüm:Entegre parlama önleyici optiklere (panjurlar, bölmeler) ve hassas ışın kontrolüne (gerektiğinde Tip III, IV veya V dağıtımları) sahip armatürleri belirtin. Nişan alma açılarının yüksek-yoğunluktaki ışığı alan sınırları içinde tutmasını sağlamak için fotometrik modelleme gerçekleştirin. Kalkanlar kullanın ve 5700K'dan daha az göz kamaştırıcı olarak algılanabilecek daha düşük CCT ışıklarını (4000K) göz önünde bulundurun+.
Sorun 2: Kapalı Arenalarda Isı Çıkışını Yönetmek ve Fikstür Uzunluğunu Sağlamak.
Çözüm:Büyük bir ısı kaynağını armatür gövdesinden çıkarmak için sürücü-yalıtımlı bir tasarımı benimseyin. Armatürlerin sağlam, doğru boyutta alüminyum ısı emicilere sahip olduğundan emin olun. Kapalı mekanlarda, MH sistemlerine kıyasla LED'lerden kaynaklanan daha düşük radyant ısı yükünü hesaba katmak için HVAC tasarımcılarıyla koordinasyon sağlayın.
Sorun 3: Sistem Karmaşıklığı ve Yüksek Ön Maliyet Caydırıcı Yatırım.
Çözüm:Yatırım Harcamalarını haklı çıkarmak için 10 yıllık enerji ve bakım tasarruflarını ölçen ayrıntılı bir Yaşam Döngüsü Maliyet Analizi (LCCA) geliştirin. Kurulumu aşamalı hale getirin veya yeşil enerji finansmanı/hibeleri arayın. Kapsamlı garantiler (5-10 yıl) ve yerel teknik destek sunan saygın üreticilerin sistemlerini seçin.
Sorun 4: Uyumluluğun Sağlanması ve Kontrol Sistemleriyle Gelecekteki-Denemeler.
Çözüm:Mevcut veya gelecekteki BMS ve kontrol konsollarıyla birlikte çalışabilirliği sağlamak için açık{0}}protokol sürücülerine (ör. DALI, DMX) sahip LED sistemlerini seçin. Sistem entegrasyonu için üreticiden ayrıntılı belgeler ve API erişimi talep edin.
Sorun 5: 4K/8K HDR ve Yavaş-Yavaş Çekim Yayının Gelişen Taleplerini Karşılamak.
Çözüm:Doymuş renk üretimi ve son derece düşük titreşim için çok yüksek CRI'ye (Ra > 90, R9 > 50) sahip armatürleri belirtin (<1% at all dimming levels). Ensure the design provides high vertical illuminance uniformity to eliminate shadows on players in ultra-high-definition broadcasts.
Çözüm
için durumyüksek-güçlü LED stadyum aydınlatmasıteknolojik ve ekonomik açıdan son derece önemlidir. Zhaoqing Yeni Bölge Spor Merkezi gibi amiral gemisi projelerinde de görüldüğü gibi, modern LED sistemleri yenilikçi mühendislik sayesinde termal yönetim, parlama ve ışık kaybı gibi tarihsel zorlukların üstesinden gelmektedir. Ortaya çıkan avantajlar-%50'yi aşan ciddi enerji tasarrufu, minimum düzeyde bakım, benzersiz operasyonel esneklik ve en yüksek yayın standartlarıyla garantili uyumluluk-etkileyici bir yatırım getirisi sağlar. Herhangi bir yeni spor tesisi inşaatı veya büyük tadilatı için,yüksek-performanslı LED stadyum ışığısistem artık sadece bir alternatif değil; verimli, etkili ve sürdürülebilir spor aydınlatması için kesin, geleceğe- hazır bir standarttır.
Referanslar ve Alıntılar
Huang, R. (2020).Stadyum Aydınlatmasında Yüksek-Güçlü LED Lambanın Uygulanması.Aydınlatma Mühendisliği Dergisi, 31(1), 83-86. [Zhaoqing Yeni Bölge Spor Merkezi projesini analiz eden, enerji tasarrufu ve tasarım çözümleri hakkında karşılaştırmalı veriler sağlayan birincil vaka çalışması].
IESNA RP-6-20"Spor ve Rekreasyon Alanı Aydınlatması", Kuzey Amerika Aydınlatıcı Mühendislik Topluluğu. [Kuzey Amerika'daki spor salonları için aydınlatma tasarımına yönelik tüm aydınlatma ve tekdüzelik ölçümlerini kapsayan yetkili standart].
FIFA"Futbol Stadyumları: Teknik Öneriler ve Gereksinimler", Fédération Internationale de Football Association. [HDTV ve ultra-ağır{-yavaş çekim yayınlara yönelik gereksinimler de dahil olmak üzere futbol sahaları için aydınlatma kalitesine yönelik küresel standart].
JGJ153-2016,"Spor Mekanlarının Aydınlatma Tasarımı ve Testi Standardı", Çin Konut ve Kentsel-Kırsal Kalkınma Bakanlığı. [Ayrıntılı aydınlatma sınıflarıyla birlikte Zhaoqing vaka çalışmasında atıfta bulunulan Çin ulusal standardı].
Ek açıklamalar
[¹] Zhaoqing Yeni Bölge Spor Merkezi vaka çalışması:Hakemli bir-mühendislik dergisinde belgelenen bu gerçek-dünya projesi, armatür sayıları, güç tüketimi ve elde edilen aydınlatma gücü yoğunluğu (LPD) hakkında yetkili, karşılaştırmalı veriler sağlayarak sektör için doğrulanmış bir kıyaslama görevi görüyor.
[²] Metal Halide Lamba Ömrü:6.000-15.000 saatlik aralık, ideal çalışma koşulları altında L70'e (%70 lümen devamlılığı) kadar olan tipik "nominal ömrü" temsil eder. Sık açma/kapama döngüleri ve titreşimin olduğu gerçek dünyadaki stadyum kullanımında, gerçek hizmet ömrü daha düşük olabilir.
[³] L90/B50:Standart LED ömrü ölçüsü.L90armatürün başlangıçtaki ışık çıkışının en az %90'ını koruduğu anlamına gelir.B50Örnek popülasyonun %50'sinin başarısız olmadığı anlamına gelir (güvenilirlik ölçüsü). 50.000 saatlik L90/B50 derecesi, profesyonel-sınıf spor aydınlatma armatürleri için ortak bir ölçüttür.
Aydınlatma Gücü Yoğunluğu (LPD):Aydınlatma kurulumları için metrekare başına Watt (W/m²) veya metreküp başına Watt (W/m³) cinsinden ifade edilen enerji verimliliği ölçüsü. Daha düşük LPD değerleri, gerekli ışık seviyelerini elde etmek için enerji-verimliliği daha yüksek bir tasarımı belirtir.
Birleşik Parlama Derecelendirmesi (UGR):İç veya yarı dış ortamdaki armatürlerden kaynaklanan psikolojik rahatsız edici parlamayı ölçmek için standartlaştırılmış bir ölçüm (CIE 117-1995). Daha düşük bir UGR, daha az parlamayı gösterir.
Sürücü-Yalıtılmış Tasarım:LED sürücüsünün (güç kaynağı) fiziksel olarak LED ışık motorundan ayrıldığı bir termal yönetim stratejisi. Bu, sürücünün atık ısısının hassas LED çiplerinin sıcaklığını yükseltmesini önleyerek lümen devamlılığını ve ömrünü artırır.
